Ako sú navrhnuté rozvodne?
Ako dodávateľ rozvodne som bol svedkom zložitého procesu navrhovania rozvodne. Je to zmes vedy, inžinierstva a praktickosti, všetko zamerané na zabezpečenie efektívnej a spoľahlivej distribúcie elektrickej energie. V tomto blogu vás prevediem kľúčovými krokmi a úvahami pri návrhu rozvodne.
Pochopenie požiadaviek
Prvým krokom pri návrhu rozvodne je pochopenie špecifických požiadaviek projektu. To zahŕňa úzku spoluprácu s klientom, či už ide o energetickú spoločnosť, priemyselné zariadenie alebo projekt obnoviteľnej energie. Musíme určiť výkonovú kapacitu, úrovne napätia a charakteristiky zaťaženia. Napríklad veľký priemyselný závod môže mať vysoké nároky na energiu a vyžaduje si rozvodňu s vysokokapacitným transformátorom, zatiaľ čo malá obytná oblasť môže potrebovať skromnejšie nastavenie.

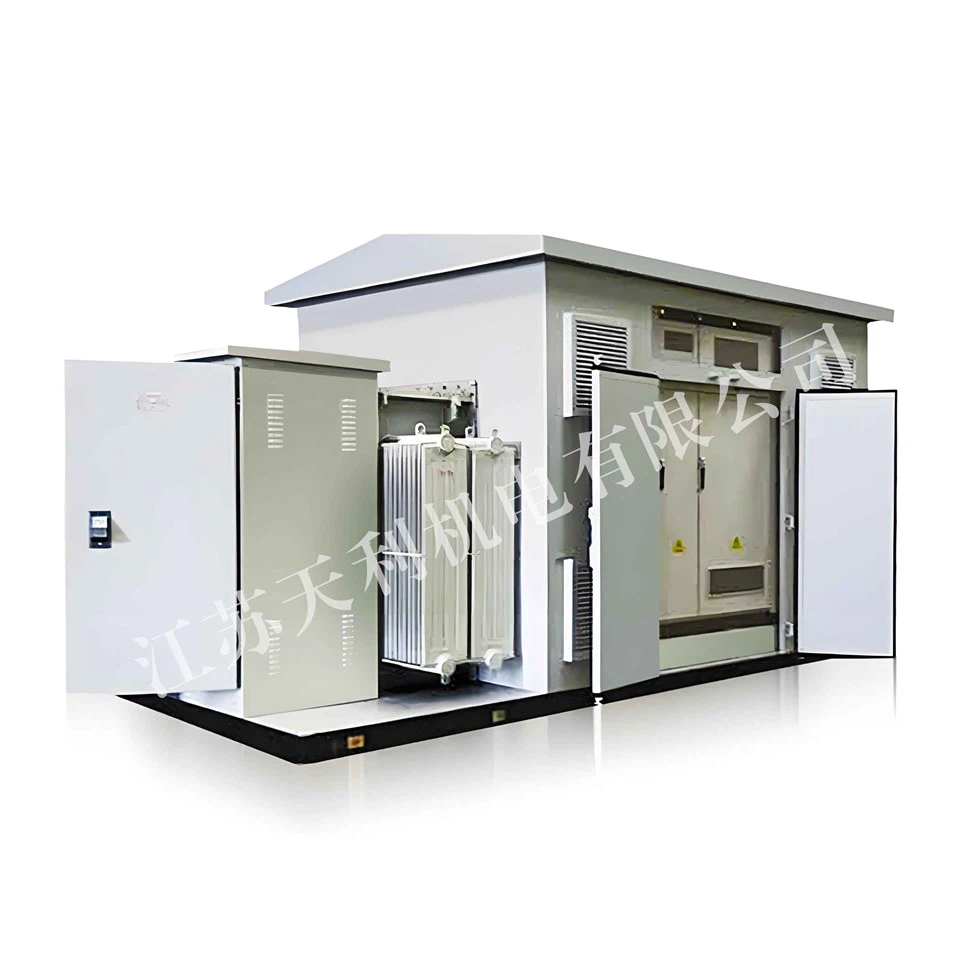

Projekty obnoviteľnej energie, ako sú veterné a solárne farmy, majú jedinečné požiadavky.Transformátor veternej energieaFotovoltaický transformátorsú navrhnuté tak, aby zvládli premenlivý výstupný výkon týchto zdrojov. Veterné turbíny vyrábajú energiu na základe rýchlosti vetra a solárne panely vyrábajú elektrinu v závislosti od dostupnosti slnečného svetla. Rozvodňa musí byť schopná zvládnuť tieto výkyvy a hladko integrovať obnoviteľnú energiu do siete.
Výber a analýza lokality
Keď sú požiadavky jasné, ďalším krokom je výber lokality. Umiestnenie rozvodne je kľúčové pre jej dlhodobý výkon. Hľadáme lokality, ktoré sú ľahko dostupné pre údržbu a výstavbu, mimo oblastí náchylných na záplavy a s dostatočným priestorom pre budúcu expanziu.
Potom sa vykoná podrobná analýza lokality. To zahŕňa testovanie pôdy na určenie únosnosti pôdy, ktorá je dôležitá pre založenie zariadenia rozvodne. Posudzujeme aj environmentálne vplyvy rozvodne na okolie, ako sú hladiny hluku a elektromagnetické polia. Okrem toho musíme zvážiť blízkosť existujúcich elektrických vedení a jednoduchosť pripojenia k sieti.
Výber vybavenia
Výber správneho zariadenia je základom návrhu rozvodne. Medzi hlavné komponenty rozvodne patria transformátory, ističe, rozvádzače a ochranné zariadenia.

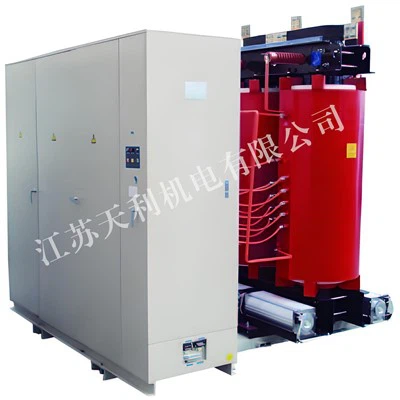

Transformátory sú najdôležitejšou súčasťou, pretože zvyšujú alebo znižujú úrovne napätia. Pre rôzne aplikácie máme na výber rôzne transformátory.Rozvodňa integrálnej jednotkyje obľúbenou voľbou pre mnoho projektov. Spája transformátor, rozvádzač a ďalšie komponenty do jednej kompaktnej jednotky, ktorá je ideálna pre miesta s obmedzeným priestorom.
Ističe slúžia na prerušenie toku elektriny v prípade poruchy. Prichádzajú v rôznych typoch, ako sú olejové, vákuové a ističe SF6. Výber závisí od faktorov, ako je úroveň napätia, kapacita poruchového prúdu a prevádzkové prostredie.
Spínací prístroj sa používa na ovládanie a izoláciu elektrických zariadení. Umožňuje bezpečnú prevádzku a údržbu rozvodne. Ochranné zariadenia, ako sú relé, sa inštalujú na zisťovanie porúch a spúšťanie ističov, aby sa zabránilo poškodeniu zariadenia a zabezpečila bezpečnosť napájacieho systému.
Elektrický dizajn
Elektrický návrh rozvodne zahŕňa vytvorenie jednoriadkovej schémy. Tento diagram znázorňuje hlavné elektrické komponenty a ich vzájomné prepojenia. Pomáha pri vizualizácii toku elektriny cez rozvodňu a pri výpočte elektrických parametrov, ako je prúd, napätie a výkon.
Potom sa vykoná analýza toku zaťaženia, aby sa zabezpečilo, že rozvodňa zvládne očakávaný dopyt po energii. Táto analýza berie do úvahy rôzne záťaže pripojené k rozvodni a impedanciu elektrickej siete. Analýza skratu je tiež rozhodujúca pre určenie úrovní poruchového prúdu a výber vhodných ochranných zariadení.
Konštrukčný dizajn
Konštrukčný návrh rozvodne je zameraný na zabezpečenie stabilného a bezpečného prostredia pre elektrické zariadenia. Základ rozvodne musí byť navrhnutý tak, aby uniesol hmotnosť zariadenia a odolal vonkajším silám, ako je napríklad zaťaženie vetrom a seizmické zaťaženie.
Budovy alebo kryty sú konštruované na umiestnenie riadiacich miestností, rozvádzačov a iných citlivých zariadení. Tieto konštrukcie sú navrhnuté tak, aby chránili zariadenie pred environmentálnymi faktormi, ako je dážď, sneh a prach. Poskytujú tiež bezpečné pracovné prostredie pre personál údržby.
Riadenie a automatizácia
V moderných rozvodniach zohrávajú riadiace a automatizačné systémy zásadnú úlohu. Tieto systémy umožňujú diaľkové monitorovanie a ovládanie zariadenia rozvodne. Môžu zisťovať chyby v reálnom čase, upravovať tok energie a vykonávať autodiagnostické testy.
V rozvodniach sa bežne používajú systémy SCADA (Supervisory Control and Data Acquisition). Zhromažďujú údaje z rôznych senzorov a prenášajú ich do centrálneho riadiaceho centra. Operátori potom môžu monitorovať výkon rozvodne a prijímať informované rozhodnutia. Automatizácia tiež pomáha pri skrátení doby odozvy na poruchy, čím sa zlepšuje spoľahlivosť napájacieho zdroja.
Bezpečnostné a environmentálne hľadiská
Bezpečnosť je pri projektovaní rozvodne najdôležitejšia. Dodržiavame prísne bezpečnostné normy a predpisy, aby sme zabezpečili ochranu personálu a verejnosti. To zahŕňa inštaláciu bezpečnostných bariér, uzemňovacích systémov a výstražných značiek.
Kľúčovou súčasťou procesu navrhovania sú aj environmentálne hľadiská. Snažíme sa minimalizovať vplyv rozvodne na životné prostredie. To sa dá dosiahnuť používaním energeticky účinných zariadení, znížením emisií hluku a správnou likvidáciou odpadových materiálov.
Uvedenie do prevádzky a testovanie
Po dokončení výstavby rozvodne prechádza prísnym procesom uvedenia do prevádzky a testovania. To zahŕňa kontrolu elektrických spojení, testovanie ochranných zariadení a overenie výkonu zariadenia.
Vykonávajú sa funkčné testy, aby sa zabezpečilo, že rozvodňa funguje tak, ako bola navrhnutá. To zahŕňa simuláciu porúch a overenie, či ističe a ochranné zariadenia správne reagujú. Keď sú všetky testy úspešné, rozvodňa je pripravená na pripojenie k sieti a spustenie dodávky energie.
Záver
Návrh rozvodne je zložitý a mnohostranný proces, ktorý si vyžaduje hlboké pochopenie elektrotechniky, environmentálnej vedy a bezpečnostných predpisov. Ako dodávateľ rozvodní sme odhodlaní poskytovať vysokokvalitné, spoľahlivé a udržateľné riešenia pre rozvodne.
Ak potrebujete rozvodňu pre svoj projekt, či už ide o rezidenčnú aplikáciu malého rozsahu alebo rozsiahly priemyselný projekt alebo projekt obnoviteľnej energie, sme tu, aby sme vám pomohli. Náš tím odborníkov s vami môže spolupracovať od počiatočného konceptu až po konečné uvedenie do prevádzky, čím zaistí, že vaša rozvodňa spĺňa všetky vaše požiadavky. Kontaktujte nás a začnite proces obstarávania a návrhu ešte dnes.
