Ako uznávaný dodávateľ transformátorov ponorených do oleja chápem rozhodujúcu úlohu, ktorú zohráva oxidačná stabilita oleja vo výkone a životnosti týchto základných elektrických zariadení. Oxidácia izolačného oleja v transformátore ponorenom do oleja môže viesť k celému radu problémov, vrátane tvorby kalu, zvýšenej kyslosti a zníženej dielektrickej pevnosti, čo všetko môže ohroziť účinnosť a spoľahlivosť transformátora. V tomto blogovom príspevku sa podelím o niekoľko praktických stratégií a osvedčených postupov na zlepšenie oxidačnej stability oleja v transformátore ponorenom do oleja.
Pochopenie oxidácie oleja v transformátoroch
Predtým, ako sa ponoríme do metód zlepšenia oxidačnej stability, je dôležité pochopiť proces oxidácie oleja v transformátoroch. K oxidácii dochádza, keď izolačný olej reaguje s kyslíkom v prítomnosti tepla, vlhkosti a kovových katalyzátorov. Reakciou vznikajú peroxidy, ktoré sa potom rozkladajú na rôzne oxidačné produkty, ako sú kyseliny, aldehydy a ketóny. Tieto oxidačné produkty môžu spôsobiť množstvo problémov, vrátane:
- Tvorba kalu:Oxidačné produkty sa môžu spájať a vytvárať kal, ktorý sa môže hromadiť v transformátore a znižovať účinnosť prenosu tepla. Kal môže tiež upchať chladiace kanály a filtre, čo vedie k prehriatiu a potenciálnemu poškodeniu transformátora.
- Zvýšená kyslosť:Oxidačné produkty môžu zvýšiť kyslosť oleja, čo môže spôsobiť koróziu vnútorných komponentov transformátora, vrátane vinutia a izolácie. Korózia môže oslabiť izoláciu a zvýšiť riziko elektrického zlyhania.
- Znížená dielektrická pevnosť:Oxidácia môže znížiť dielektrickú pevnosť oleja, čo je schopnosť oleja odolávať elektrickému namáhaniu bez rozpadu. Zníženie dielektrickej pevnosti môže zvýšiť riziko vzniku elektrického oblúka a skratu.
Stratégie na zlepšenie oxidačnej stability
1. Vyberte vysokokvalitný izolačný olej
Kvalita izolačného oleja je jedným z najdôležitejších faktorov pri určovaní jeho oxidačnej stability. Pri výbere izolačného oleja pre váš transformátor ponorený do oleja hľadajte oleje, ktoré sú špeciálne navrhnuté pre transformátorové aplikácie a majú vysokú oxidačnú stabilitu. Tieto oleje zvyčajne obsahujú prísady, ktoré inhibujú oxidáciu a predlžujú životnosť oleja.
2. Kontrola teploty
Teplo je jedným z hlavných katalyzátorov oxidácie oleja. Preto je dôležité kontrolovať teplotu transformátora, aby sa minimalizovala rýchlosť oxidácie. To sa dá dosiahnuť zabezpečením správneho vetrania a chladenia transformátora. Pravidelne monitorujte teplotu transformátora a v prípade prekročenia odporúčaného prevádzkového rozsahu podniknite kroky na jej zníženie. Napríklad môžete zvýšiť chladiaci výkon transformátora pridaním ďalších chladiacich ventilátorov alebo modernizáciou chladiaceho systému.
3. Minimalizujte vlhkosť
Vlhkosť môže urýchliť proces oxidácie reakciou s produktmi oxidácie a tvorbou kyselín. Preto je dôležité minimalizovať obsah vlhkosti v transformátorovom oleji. To sa dá dosiahnuť použitím odvzdušňovača absorbujúceho vlhkosť alebo dehydratačnej jednotky na odstránenie vlhkosti zo vzduchu, ktorý vstupuje do transformátora. Pravidelne kontrolujte obsah vlhkosti v oleji a v prípade, že prekročí odporúčanú úroveň, podniknite kroky na jej zníženie.
4. Používajte inhibítory oxidácie
Inhibítory oxidácie sú prísady, ktoré sa môžu pridávať do izolačného oleja na spomalenie procesu oxidácie. Tieto inhibítory fungujú tak, že reagujú s peroxidmi a inými oxidačnými produktmi, aby im zabránili vytvárať kyseliny a kal. Pri použití inhibítorov oxidácie je dôležité dodržiavať odporúčania výrobcu týkajúce sa dávkovania a spôsobu aplikácie.
5. Vykonávajte pravidelnú údržbu
Pravidelná údržba je nevyhnutná pre zabezpečenie dlhodobého výkonu a spoľahlivosti transformátora. To zahŕňa pravidelné odbery vzoriek oleja a testovanie na sledovanie stavu oleja a zistenie akýchkoľvek známok oxidácie alebo iných problémov. Na základe výsledkov testov môžete podniknúť príslušné kroky, ako je výmena oleja alebo pridanie inhibítorov oxidácie, aby ste zachovali oxidačnú stabilitu oleja.
6. Vyhnite sa kontaminácii
Znečistenie izolačného oleja môže tiež urýchliť proces oxidácie. Preto je dôležité zabrániť vnášaniu nečistôt do transformátorového oleja. To sa dá dosiahnuť použitím čistého a suchého zariadenia počas manipulácie s olejom a údržby a zabezpečením správneho utesnenia transformátora, aby sa zabránilo vniknutiu prachu, nečistôt a iných nečistôt.
Prípadové štúdie: Zlepšenie oxidačnej stability v aplikáciách v reálnom svete
Na ilustráciu účinnosti týchto stratégií sa pozrime na niekoľko prípadových štúdií transformátorov ponorených do oleja, kde boli podniknuté kroky na zlepšenie oxidačnej stability.
Prípadová štúdia 1: 35kV sériový distribučný transformátor ponorený do oleja
Energetický podnik mal problémy s tvorbou kalu a zvýšenou kyslosťou v nich35kV séria distribúcia ponorená do olejatransformátory. Po vykonaní dôkladnej analýzy sa zistilo, že hlavnou príčinou problému bolo použitie nekvalitného izolačného oleja a nedostatočná kontrola teploty.
Aby sa tieto problémy vyriešili, energetická spoločnosť nahradila izolačný olej vysokokvalitným olejom, ktorý mal vysokú oxidačnú stabilitu a pridal do oleja inhibítory oxidácie. Vylepšili aj chladiaci systém transformátorov, aby zlepšili reguláciu teploty. V dôsledku toho sa rýchlosť oxidácie výrazne znížila a tvorba kalu a kyslosť boli účinne kontrolované.

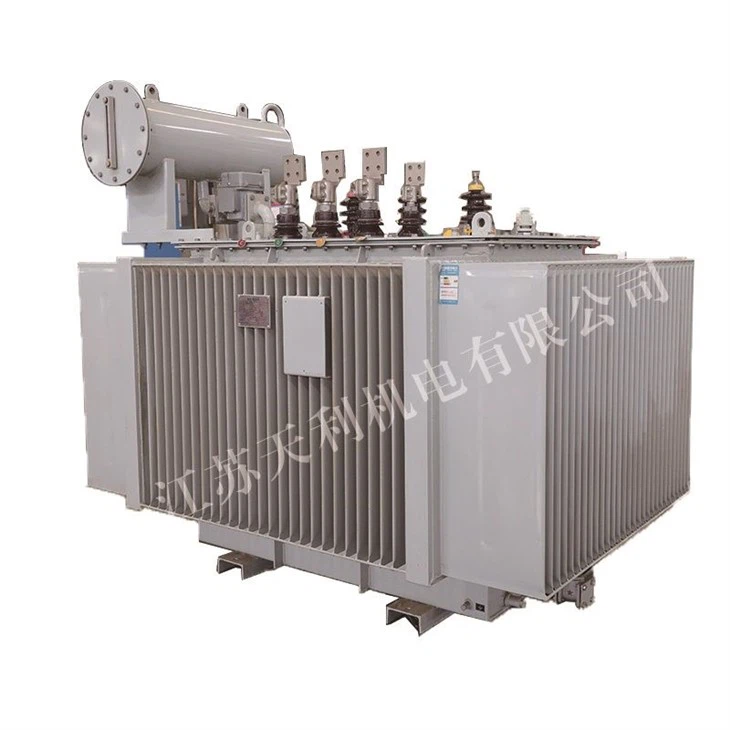

Prípadová štúdia 2: 10kV sériový distribučný transformátor ponorený do oleja
Vo výrobnom závode dochádzalo k častým poruchámDistribučný transformátor série 10kV ponorený do olejav dôsledku zníženej dielektrickej pevnosti a zvýšenej kyslosti oleja. Po preskúmaní problému sa zistilo, že hlavnou príčinou bola prítomnosť vlhkosti v oleji a používanie kontaminovaného zariadenia pri manipulácii s olejom.
Na vyriešenie týchto problémov závod nainštaloval odvzdušňovač absorbujúci vlhkosť a dehydratačnú jednotku na odstránenie vlhkosti zo vzduchu, ktorý vstúpil do transformátora. Zaviedli tiež prísne postupy pre manipuláciu s olejom a jeho údržbu, aby zabránili kontaminácii. Okrem toho pridali do oleja inhibítory oxidácie, aby zlepšili jeho oxidačnú stabilitu. V dôsledku toho sa obnovila dielektrická pevnosť oleja a výrazne sa znížila frekvencia porúch.

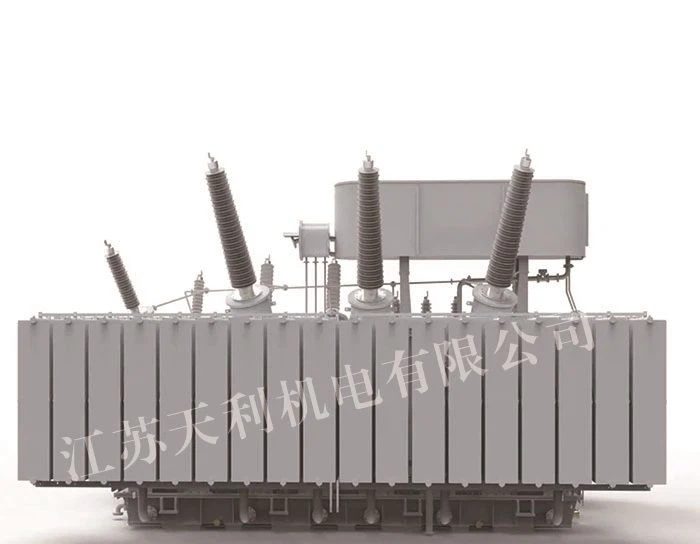

Prípadová štúdia 3: 220 kV olejový transformátor
Prevádzkovateľ elektrickej siete mal obavy o dlhodobú spoľahlivosť ich siete220kV olejový transformátorv dôsledku starnutia izolačného oleja a potenciálu oxidácie. Na vyriešenie tohto problému prevádzkovateľ zaviedol komplexný program údržby, ktorý zahŕňal pravidelné odbery vzoriek a testovanie oleja, monitorovanie teploty a pridávanie inhibítorov oxidácie do oleja.
Postupom času sa programu podarilo udržať oxidačnú stabilitu oleja a predĺžiť životnosť transformátora. Prevádzkovateľ sa tak mohol vyhnúť nákladným výmenám a zabezpečiť spoľahlivú prevádzku elektrickej siete.
Záver
Zlepšenie oxidačnej stability oleja v olejovom transformátore je kľúčové pre zabezpečenie dlhodobého výkonu a spoľahlivosti transformátora. Výberom kvalitného izolačného oleja, kontrolou teploty, minimalizovaním vlhkosti, používaním inhibítorov oxidácie a vykonávaním pravidelnej údržby môžete výrazne znížiť rýchlosť oxidácie a predĺžiť životnosť transformátora.
Ak hľadáte spoľahlivý olejový transformátor alebo potrebujete pomoc so zlepšením oxidačnej stability vašich existujúcich transformátorov, neváhajte nás kontaktovať. Náš tím odborníkov je k dispozícii, aby vám poskytol najnovšie informácie a riešenia, ktoré vyhovujú vašim špecifickým potrebám.
Referencie
- Emsley, AM a Stevens, GW (2000). Vplyv teploty na starnutie izolácie transformátora. IEEE Electrical Insulation Magazine, 16(4), 20-29.
- Medzinárodná elektrotechnická komisia. (2004). IEC 60296: Minerálne izolačné oleje v elektrických zariadeniach – Špecifikácie a skúšky.
- McShane, G. (2007). Údržba a rekultivácia transformátorového oleja. IEEE Electrical Insulation Magazine, 23(3), 16-23.
