Ahoj! Ako dodávateľ elektrických pecných transformátorov sa ma často pýtajú na konfigurácie vinutia týchto dôležitých zariadení. Poďme sa teda ponoriť a preskúmať, prečo sú konfigurácie vinutia transformátora elektrickej pece také dôležité.
Po prvé, čo presne je transformátor elektrickej pece? Ide o špecializovaný typ transformátora, ktorý je určený na zníženie vysokého napätia z elektrickej siete na nižšie napätie vhodné na použitie v elektrických peciach. Tieto transformátory hrajú dôležitú úlohu v odvetviach, ako je výroba ocele, kde pomáhajú premieňať elektrickú energiu na teplo na tavenie kovov.
Teraz si povedzme o rôznych konfiguráciách vinutia. Existujú hlavne dva typy: konfigurácia jednofázového a trojfázového vinutia.
Konfigurácie jednofázového vinutia
Jednofázové transformátory majú pomerne jednoduchý dizajn. Majú dve vinutia: primárne vinutie a sekundárne vinutie. Primárne vinutie je pripojené k zdroju energie a sekundárne vinutie je pripojené k záťaži, v tomto prípade k elektrickej peci.
V jednofázovom transformátore elektrickej pece môžu byť vinutia konfigurované rôznymi spôsobmi. Jednou z bežných konfigurácií je koncentrické vinutie. V tomto nastavení sú primárne a sekundárne vinutia umiestnené jedno na druhom s izolačnou vrstvou medzi nimi. Táto konfigurácia je skvelá, pretože poskytuje dobré magnetické spojenie medzi dvoma vinutiami, čo znamená, že počas procesu transformácie sa stratí menej energie.
Ďalšou konfiguráciou jednofázového vinutia je sendvičové vinutie. Tu sú primárne a sekundárne vinutia preložené ako krajce chleba v sendviči. Táto konfigurácia pomáha znižovať únikovú indukčnosť, čo môže zlepšiť účinnosť transformátora. V porovnaní s koncentrickým vinutím však môže byť výroba o niečo zložitejšia.
Jednofázové transformátory sa zvyčajne používajú v menších elektrických peciach alebo v aplikáciách, kde sú požiadavky na energiu relatívne nízke. Sú tiež jednoduchšie na inštaláciu a údržbu, čo z nich robí obľúbenú voľbu v niektorých odvetviach.
Konfigurácie trojfázového vinutia
Trojfázové transformátory sa častejšie používajú vo veľkých priemyselných elektrických peciach, pretože dokážu zvládnuť vyššie energetické zaťaženie. Existuje niekoľko spôsobov, ako nakonfigurovať vinutia v trojfázovom transformátore elektrickej pece.
Jednou z najznámejších konfigurácií je spojenie delta – delta. V tomto nastavení sú primárne aj sekundárne vinutia spojené do trojuholníka. Táto konfigurácia má určité výhody. Napríklad môže poskytnúť vyvážené zaťaženie energetického systému a tiež dokáže lepšie zvládnuť harmonické prúdy ako niektoré iné konfigurácie. Neposkytuje však neutrálny bod, čo môže byť v niektorých aplikáciách obmedzenie.
Ďalšou možnosťou je spojenie hviezda - hviezda. Tu sú primárne aj sekundárne vinutia spojené do hviezdnej formácie. Táto konfigurácia poskytuje neutrálny bod, ktorý môže byť užitočný na uzemnenie a na napájanie jednofázových záťaží navyše k trojfázovej záťaži. Ale môže byť citlivejší na nevyvážené zaťaženie v porovnaní so zapojením delta - trojuholník.
K dispozícii je tiež spojenie delta - hviezda, ktoré je široko používané v transformátoroch elektrických pecí. V tejto konfigurácii je primárne vinutie zapojené do trojuholníkovej formácie a sekundárne vinutie je zapojené do hviezdicovej formácie. Toto nastavenie kombinuje výhody pripojenia do trojuholníka a hviezdy. Dobre si poradí s nevyváženou záťažou a na sekundárnej strane poskytuje neutrálny bod, čo je skvelé na uzemnenie a na napájanie rôznych typov záťaží.
Výber konfigurácie vinutia závisí od viacerých faktorov. Požiadavky na výkon elektrickej pece sú hlavným hľadiskom. Ak pec potrebuje veľké množstvo energie, zvyčajne je správnym riešením trojfázový transformátor s vhodnou konfiguráciou vinutia. Úlohu zohráva aj typ záťaže, či je vyvážená alebo nevyvážená. A samozrejme je potrebné vziať do úvahy charakteristiky energetického systému, ako je prítomnosť harmonických.

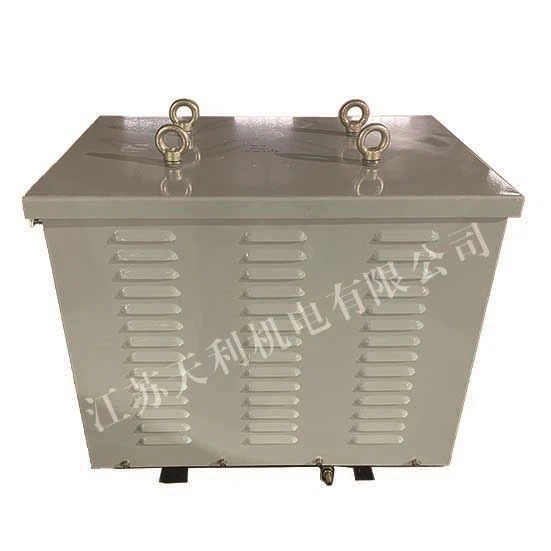

Teraz ako dodávateľ ponúkame aj rad špeciálnych transformátorov. Ak máte záujem o námorné aplikácie, pozrite si našeNámorný transformátor nízkeho napätia. Tieto transformátory sú navrhnuté tak, aby vydržali drsné podmienky morského prostredia. Pre banské prevádzky je našaŤažobný transformátorje skvelá voľba, postavená na zvládnutie špecifických energetických potrieb ťažobného priemyslu. A ak hľadáte transformátor pre stredofrekvenčné aplikácie, pozrite sa na našeStrednofrekvenčný transformátor.
Pokiaľ ide o transformátory pre elektrické pece, máme odborné znalosti a produkty, ktoré vyhovujú vašim potrebám. Či už potrebujete jednofázový alebo trojfázový transformátor so špecifickou konfiguráciou vinutia, môžeme s vami nájsť to najlepšie riešenie. Náš tím odborníkov vám môže pomôcť pochopiť rôzne konfigurácie vinutia a ako môžu ovplyvniť výkon vašej elektrickej pece.
Ak hľadáte transformátor do elektrickej pece alebo niektorý z našich špeciálnych transformátorov, neváhajte nás osloviť. Sme tu, aby sme odpovedali na vaše otázky, poskytli vám podrobné informácie a pomohli vám urobiť správnu voľbu pre vašu firmu. Kontaktujte nás ešte dnes a začnite konverzáciu o vašich potrebách transformátora. Sme si istí, že vám môžeme poskytnúť vysokokvalitný transformátor, ktorý splní vaše požiadavky a bude vyhovovať vášmu rozpočtu.
Referencie
- "Transformer Engineering: Design, Technology, and Diagnostics" od JC Das
- "Elektrické energetické systémy: Koncepčný úvod" od J. Duncana Glovera, MS Sarmu a Thomasa J. Overbyeho
