Prepätia sú bežným a potenciálne škodlivým javom v elektrických systémoch. Ako dodávateľIzolačný transformátor, Často sa ma pýtajú na schopnosť izolačného transformátora zvládnuť prepätia. V tomto blogovom príspevku sa ponorím do vedy za izolačnými transformátormi a ich účinnosti pri riešení prepätia, ako aj na diskusiu o ich obmedzeniach a iných úvahách.
Pochopenie prepätia
Predtým, ako preskúmame úlohu izolačných transformátorov pri zvládaní prepätia, je dôležité pochopiť, čo sú prepätia a čo ich spôsobuje. Prepätie je krátke zvýšenie napätia v elektrickom obvode, ktoré zvyčajne trvá od niekoľkých milisekúnd do niekoľkých sekúnd. Prepätie môže byť spôsobené rôznymi faktormi, vrátane úderov blesku, prepínania rozvodnej siete a prevádzky veľkých elektrických zariadení, ako sú motory a klimatizácie.
Prepätia môžu mať významný vplyv na elektrické zariadenia. Môžu spôsobiť poškodenie citlivých komponentov, ako sú integrované obvody a tranzistory, čo vedie k poruchám a predčasnému zlyhaniu zariadenia. V niektorých prípadoch môže prepätie dokonca predstavovať bezpečnostné riziko, napríklad zapálenie alebo zasiahnutie elektrickým prúdom.
Ako fungujú izolačné transformátory
Izolačný transformátor je typ transformátora, ktorý poskytuje elektrickú izoláciu medzi vstupným a výstupným obvodom. Pozostáva z dvoch alebo viacerých cievok drôtu, známych ako vinutia, ktoré sú navinuté okolo spoločného jadra. Primárne vinutie je pripojené k zdroju vstupného napätia, zatiaľ čo sekundárne vinutie je pripojené k záťaži.
Kľúčovou vlastnosťou izolačného transformátora je, že elektrické spojenie medzi primárnym a sekundárnym vinutím je skôr magnetickou väzbou než priamym elektrickým kontaktom. To znamená, že izolačný transformátor môže blokovať tok jednosmerného prúdu (DC) a určitých typov elektrického šumu, pričom umožňuje prenos striedavého prúdu (AC).
Izolačné transformátory a prepätia
Izolačné transformátory môžu hrať kľúčovú úlohu pri ochrane elektrického zariadenia pred prepätím. Tu je návod, ako fungujú pri zvládaní prepätia:
Izolácia napätia
Jednou z primárnych funkcií izolačného transformátora je poskytnúť napäťovú izoláciu medzi vstupnými a výstupnými obvodmi. Táto izolácia môže pomôcť zabrániť prepätiu, aby sa dostalo do pripojeného zariadenia. Keď dôjde k prepätiu na vstupnej strane transformátora, izolačný transformátor môže zablokovať prechod rázového napätia na výstupnú stranu, čím chráni zariadenie pred poškodením.
Filtrovanie elektrického šumu
Okrem zaistenia izolácie napätia môžu izolačné transformátory tiež odfiltrovať určité typy elektrického šumu spojeného s prepätím. Elektrický šum môže byť spôsobený rôznymi zdrojmi, ako je elektromagnetické rušenie (EMI) a rádiofrekvenčné rušenie (RFI). Izolačné transformátory môžu pomôcť znížiť tento šum tým, že fungujú ako dolnopriepustný filter, ktorý umožňuje, aby do záťaže prechádzal iba požadovaný striedavý prúd.
Obmedzenie účinkov prepätia
Izolačné transformátory môžu tiež pomôcť obmedziť účinky prepätia na elektrické zariadenia. Keď dôjde k prepätiu, izolačný transformátor môže absorbovať časť prebytočnej energie a rozptýliť ju ako teplo. To môže pomôcť zabrániť tomu, aby prepätie spôsobilo poškodenie pripojeného zariadenia.
Obmedzenia izolačných transformátorov pri zvládaní prepätí
Zatiaľ čo izolačné transformátory sú účinné pri poskytovaní izolácie napätia a filtrovania elektrického šumu, majú určité obmedzenia, pokiaľ ide o zvládanie prepätia.
Veľkosť prepätia
Izolačné transformátory majú obmedzenú schopnosť zvládnuť veľmi veľké napäťové rázy. Ak veľkosť prepätia prekročí menovité napätie a prúdovú kapacitu transformátora, transformátor sa môže poškodiť alebo zlyhať v poskytovaní primeranej ochrany pripojeného zariadenia.
Trvanie prepätia
Izolačné transformátory sú navrhnuté tak, aby zvládli krátkodobé prepätia. Ak prepätie trvá dlhší čas, transformátor sa môže prehriať a zlyhať. V takýchto prípadoch môžu byť potrebné dodatočné zariadenia na ochranu proti prepätiu, ako sú tlmiče prepätia alebo bleskoistky, aby sa zabezpečila komplexná ochrana.
Frekvenčná odozva
Izolačné transformátory majú špecifickú frekvenčnú charakteristiku. Sú navrhnuté tak, aby fungovali pri určitej frekvencii, typicky 50 alebo 60 Hz. Ak prepätie obsahuje vysokofrekvenčné komponenty, izolačný transformátor nemusí byť schopný efektívne odfiltrovať tieto komponenty a stále sa môžu dostať do pripojeného zariadenia.
Ďalšie úvahy o ochrane proti prepätiu
Okrem použitia izolačných transformátorov existujú aj iné opatrenia, ktoré možno prijať na ochranu elektrického zariadenia pred prepätím. Patria sem:
Prepäťové tlmiče
Potlačovače prepätia sú zariadenia, ktoré sú navrhnuté tak, aby odvádzali nadmerné napätie z prepätia do zeme. Môžu byť inštalované na hlavnom elektrickom paneli, na jednotlivých zásuvkách alebo na špecifických častiach zariadenia. Prepäťové ochrany môžu poskytnúť dodatočnú ochranu proti prepätiu, najmä pre citlivé elektronické zariadenia.
Zachycovače bleskov
Bleskozvody sú zariadenia, ktoré sú určené na ochranu elektrických systémov pred údermi blesku. Zvyčajne sú inštalované na vonkajšej strane budov alebo na elektrických stĺpoch a sú spojené so zemou. Bleskoistky dokážu odviesť vysokonapäťový prúd z úderu blesku do zeme, čím zabránia jeho vniknutiu do elektrického systému.
Správne uzemnenie
Správne uzemnenie je nevyhnutné na ochranu elektrického zariadenia pred prepätím. Dobrý uzemňovací systém poskytuje cestu s nízkym odporom pre prúdenie elektrického prúdu do zeme, čo môže pomôcť rozptýliť energiu z prepätia. Uzemňovacie elektródy, ako sú uzemňovacie tyče alebo uzemňovacie dosky, by sa mali inštalovať a udržiavať v súlade s miestnymi elektrickými predpismi.
Záver
Izolačné transformátory sú dôležitou súčasťou ochrany elektrického zariadenia pred prepätím. Poskytujú izoláciu napätia, filtrujú elektrický šum a pomáhajú obmedziť účinky prepätia. Majú však určité obmedzenia a na zabezpečenie komplexnej ochrany by sa mali používať v spojení s inými zariadeniami na ochranu proti prepätiu, ako sú tlmiče prepätia a bleskoistky.
Ako dodávateľIzolačný transformátor, ponúkame široký sortiment vysokokvalitných transformátorov, ktoré sú navrhnuté tak, aby vyhovovali špecifickým potrebám našich zákazníkov. Naše izolačné transformátory sú dostupné v rôznych veľkostiach a konfiguráciách a môžeme tiež poskytnúť prispôsobené riešenia, ktoré vyhovujú vašim jedinečným požiadavkám.

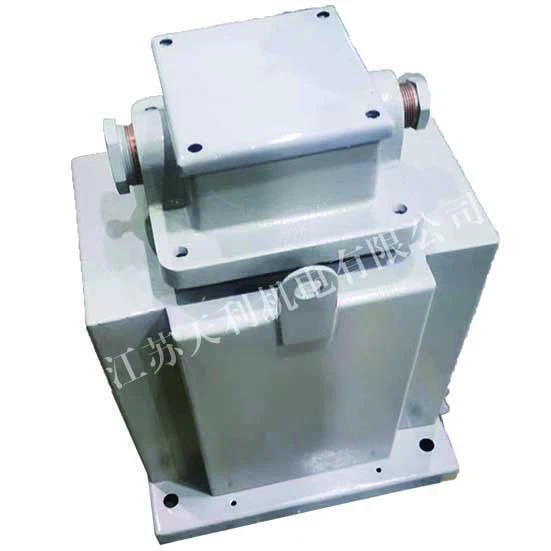

Ak máte záujem o ochranu vášho elektrického zariadenia pred prepätím, odporúčame vám kontaktovať nás a prediskutovať vaše možnosti. Náš tím odborníkov vám môže poskytnúť podrobné informácie o našich produktoch a pomôcť vám vybrať ten správny oddeľovací transformátor pre vašu aplikáciu. Ponúkame tiežNámorný transformátor nízkeho napätiaaVodotesný transformátorpre špecifické prostredia. Spolupracujme na zaistení spoľahlivosti a bezpečnosti vašich elektrických systémov.
Referencie
- Elektrické energetické systémy: koncepčný úvod, Richard H. Lasseter
- Výpočty elektrickej inštalácie, Rex T. Hawk
- Analýza energetického systému, John J. Grainger a William D. Stevenson Jr.
